石化管道行業解決方案

?

上海藍昱電子科技有限公司成立于2008年，專注于工業通信及控制產品的研發、生產和銷售，以擁有自主知識產權的工業通信解決方案為基礎，以提供快速個性化服務為主要模式，定位服務于中高端設備制造商，實現企業價值和客戶價值的共同成長。公司為客戶提供工業通信的系統解決方案，幫助客戶解決產品的網絡連接問題、降低成本，使客戶可以專注于開發自己的核心產品。

公司擁有經驗豐富的研發人員和工程服務人員，由具有多年外企管理及研發部門工作經驗和知名高校研究人才組成。公司下設產品研發部、品質管理部、工程服務部、銷售部、財務部、人事部。

在大型數據監控（SCADA）系統、冗余系統、工業網絡通信系統方面，公司擁有多年成功經驗，產品和服務得到了石化管道、大型煉廠、油氣開采、發電廠、電動執行機構等用戶的一致肯定。

公司擁有多年石化管道行業產品、項目經驗，參與并實施了多個大型石化項目，并為這些項目提供關鍵的工業通信協議設備，實現調度中心與各站場與油庫已及現場總線的可靠冗余通信。

?

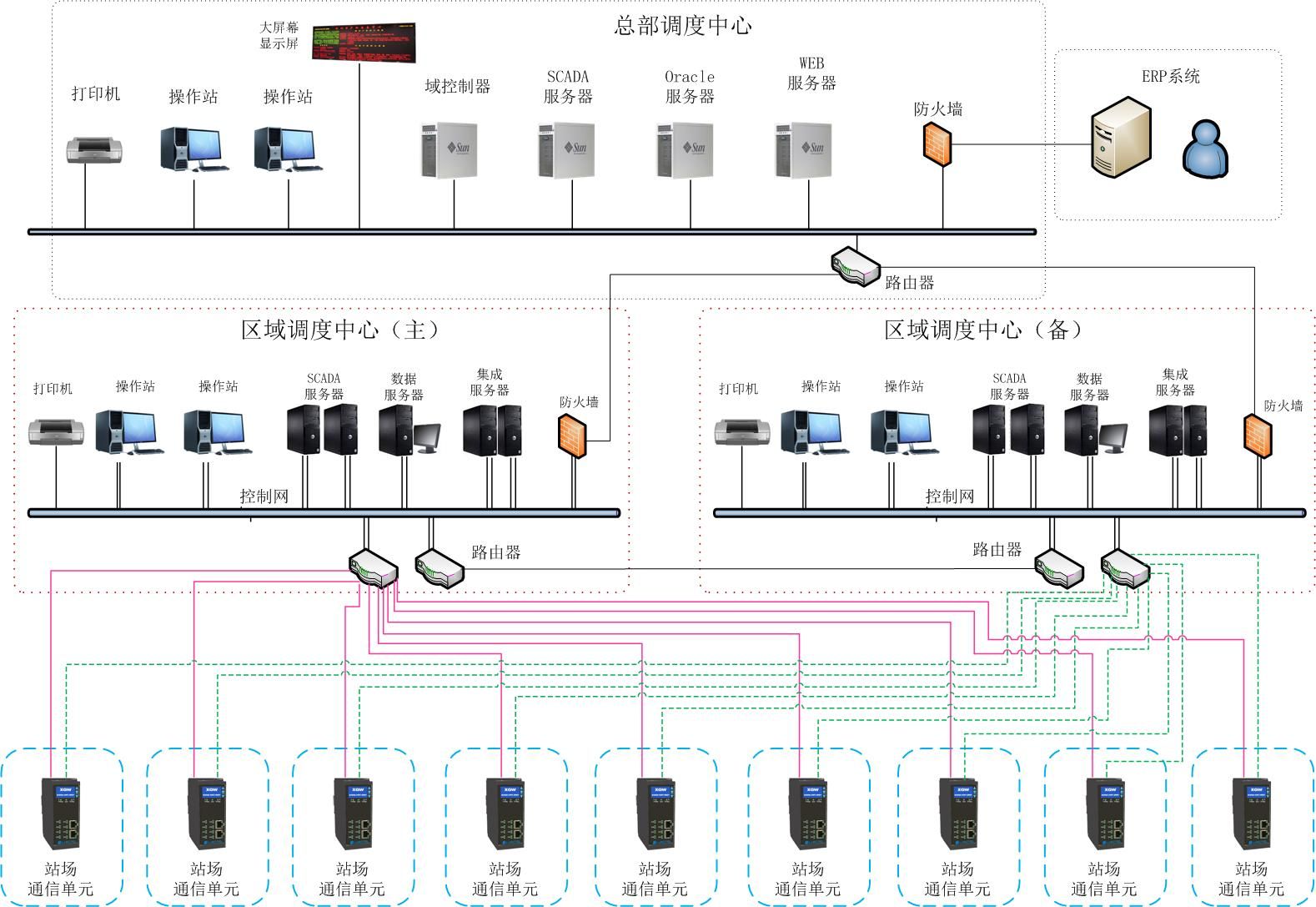

• ?? 大型數據監控系統(SCADA)

特點:

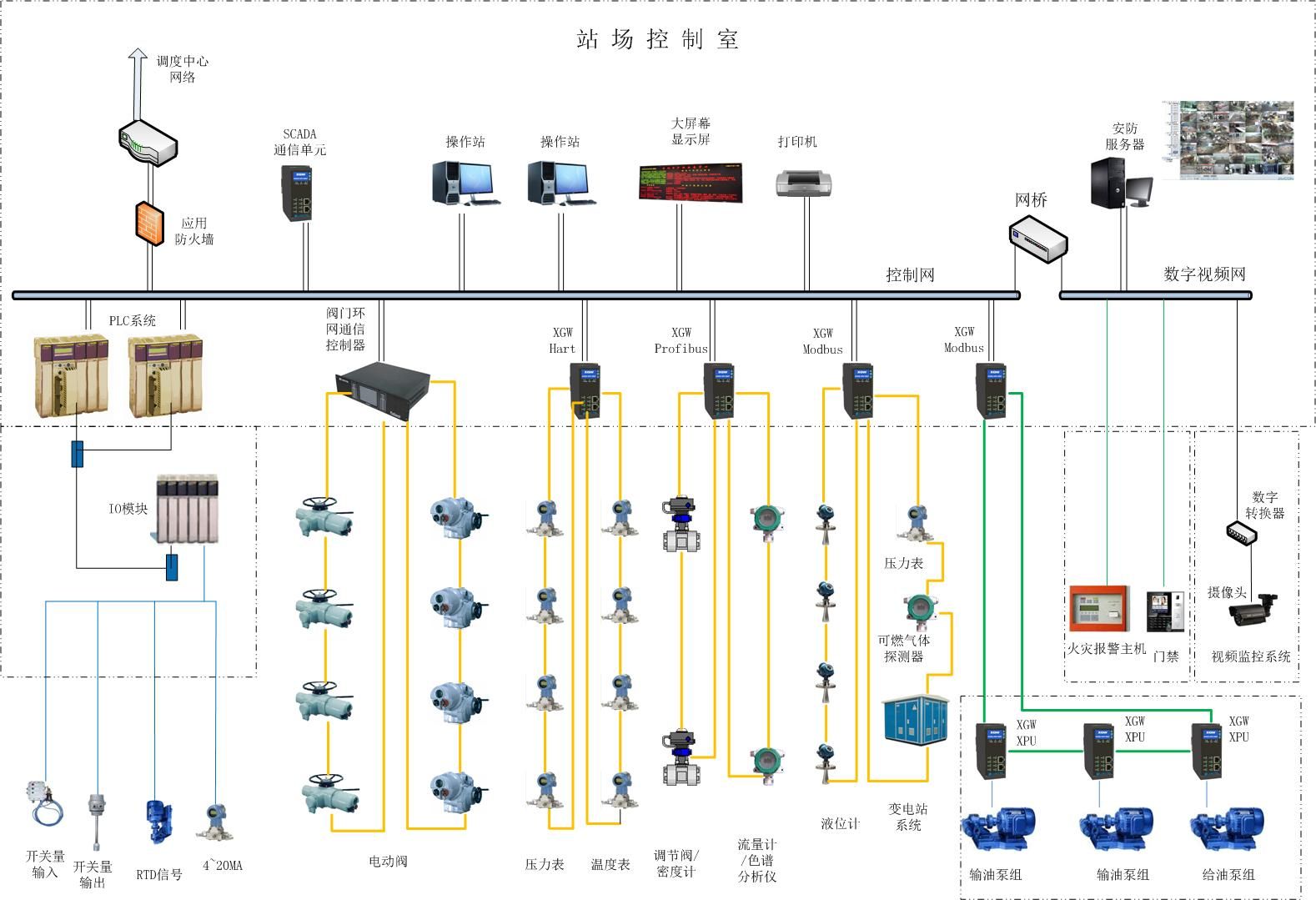

1、??????? 智能化：現場設備監控主要與現場總線為主。采用總線型閥門，通過閥門總線控制器與PLC連接；采用智能儀表（壓力，溫度、流量、可燃?xì)怏w等）通過HART或ProfibusDP采集模塊與PLC連接；泵采用現場FPU單元智能化后與PLC直接連接；少量傳統設備通過PLC的IO模塊進行信號采集與控制。

2、??????? 功能模塊化：PLC程序采用專門編制的標準功能模塊，分設備層、聯動邏輯層、功能層、站（庫）層及全線層五級，每層通過調用下級層模塊的方式，實現標準化編程模式。

3、??????? 報表自動化。自動生成班、日、月、年報表。

4、??????? 在線式狀態監視與預警。通過對所有智能設備、現場總線、自動化模塊、PLC模塊、通信網絡等的狀態監視與趨勢分析，實行對整個系統設備的工作狀態實時監視和故障點診斷。

5、??????? 智能化工藝流程顯示。通過對工藝管線的過程數據分析，實現操作員界面的工藝流程動態顯示，同時對可能造成生產事故的錯誤操作進行警告提示，實現調度智能化。

?

• 電動閥門總線通信控制器




??????? ICC系列總線型閥門控制器能夠?qū)崿F(xiàn)對現場閥門的實時監視與控制?？刂破鞅旧聿捎昧巳哂喾绞浇M建，可保證系統的長期可靠運行。目前已經匹配了大多數常用的電動執行機構，包括Limitorque、Rotork、艾默生、常州施奈德、揚州恒春等國內外廠家?？偩€型閥門環網通信控制器在管道和油庫系統中已得到廣乏應用。

• 故障診斷系統

?

?

BC-IDM-3000智能設備在線診斷與預警管理系統提供自動化系統、儀器儀表及連接電纜等工作狀態的實時遠程在線監視和維護管理，解決自動化系統在使用過程中因無法及時發現或預先發現儀器儀表及自動化設備故障并及時處理而造成生產中斷或生產事故等問題。同時，該系統的故障定位功能能夠解決對現場儀器儀表及自動化系統在發生故障時需要大量人力物力進行故障排查的弊端，遠程實時故障診斷定位及故障預警，保證自動化系統能夠以最優化的效率運行，最大限度減少自動化系統的故障停機，提高生產效益；同時也使維護工作變的更加簡單高效，降低維護成本。

智能設備在線診斷與預警管理系統就是自動化系統的遠程在線醫生，通過其分布在現場的各監測模塊，能夠?qū)ΜF(xiàn)場儀器儀表、自動化系統設備等進行遠程的參數修改、配置更新、量程調校等，對自動化系統進行7X24小時不間斷的健康狀態監測與集中維護管理。

該系統能夠與SCADA系統緊密結合成新型自動化智能控制系統。

主要技術特性

1、?????? 監測對象

包括壓力表、溫度表、RTD電阻、流量計、閥門、可燃?xì)怏w傳感器、智能保護繼電器、自動化系統協議網關、PLC模塊、通信鏈路、自動化系統工作站等上百種傳感器和智能儀器儀表設備。

2、?????? 監測目標

監測對象的當前工作狀態、特性、功能、結構、在系統中的位置等。

3、??????? 系統功能

?自動化系統動態網絡結構圖、監測對象的功能和工作狀態顯示、數據異常對照與分析、故障點顯示與報警、狀態事件歷史記錄與查詢。

4、??????? 維護功能

智能壓力表、智能溫度表、智能保護繼電器、流量計的參數修改、調校、整定及量程修改。自動化系統設備配置的遠程修改。

5、??????? 高級功能

模型分析與故障預測、維護建議生成及故障類型概率分析。

?

• 無人閥室監控系統

ICC系列無人閥室監控系統能有效對閥室無人值守站完成數據采集、自動控制、參數存儲、實時通信、故障報警等功能；可以本地控制，也可以受控于監控中心。

在管道沿線的各閥室中，監控系統負責將各監測點的管道溫度、地溫、管道壓力、蓄電池電量、可燃?xì)怏w濃度、閥室門禁、視頻等各監控記錄上傳至監控中心。

監控中心可以遠程對閥室進行參數設定、設備控制、視頻查看等操作。

• 油井監控

ICC系列油井監控系統遠程監控采油機的三相電流、三相電壓、運行狀態和功率數據。

遠程監控油壓、套壓、回壓和井口溫度等實時數據。

遠程啟動、關停采油機。

現場故障報警。

自動、定時啟動。

存儲生產數據和生成統計報表。

安防保護：視頻監控及紅外監測

?
