安全數據隔離方案

背景

隨著IT技術的發展，工業上通過現場總線、串行通行、網絡等方式的自動化系統越來越普遍，信息化水平越來越高。伴隨而來的，面臨的安全威脅也越來越嚴重。在沒有安全防護的系統上，黑客或別有用心的人，能夠輕易的進入自動化系統，對整個生產系統進行破壞。作為基于IP的以太網，隨著幾十年通信網絡的發展，已經發展了豐富的軟硬件防火墻系統，基本能夠保證網絡的安全，所以自動化系統的IP通信網絡系統，能夠在這樣的基礎上，通過傳統或改良的防火墻系統，對自動化系統起到一定的防護作用，但要達到安全的防護效果，還需要進行應用層的安全數據隔離。

但對于串行通信、現場總線，目前國際上都還沒有對應的安全防護措施。當自動化系統的IP網絡一旦被黑客進入，與之相連的串行通信系統、總線系統均暴露在黑客面前，任由黑客攻擊。特別在下述的情況下，這種安全問題優為嚴重：當兩個大型區域自動化系統通過串行接口進行通信時，如果其中一個自動化系統由于安全防護弱的原因，被黑客或其內部人員無授權的進入，另外相連的自動化系統可能就面臨非常大的安全問題。

基于這種考慮，我們設計了一種安全數據隔離網關，對兩邊的串口、網絡口進行數據安全過濾隔離，只允許通過事先定義好的數據和協議指令，實現對兩邊自動化系統的安全隔離。

安全數據隔離網關

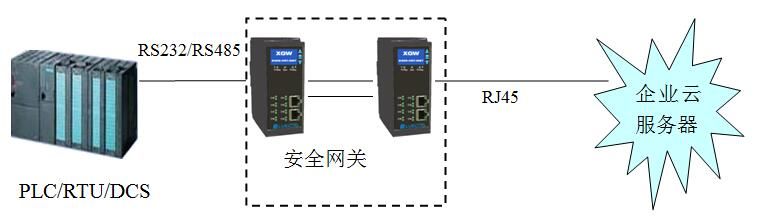

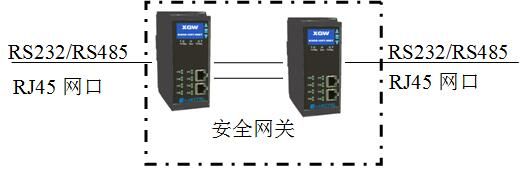

該網關由兩個帶冗余硬件的模塊成對構成。每個模塊均有兩個CPU構成冗余模式，保證模塊的高可用性，見下圖。

?

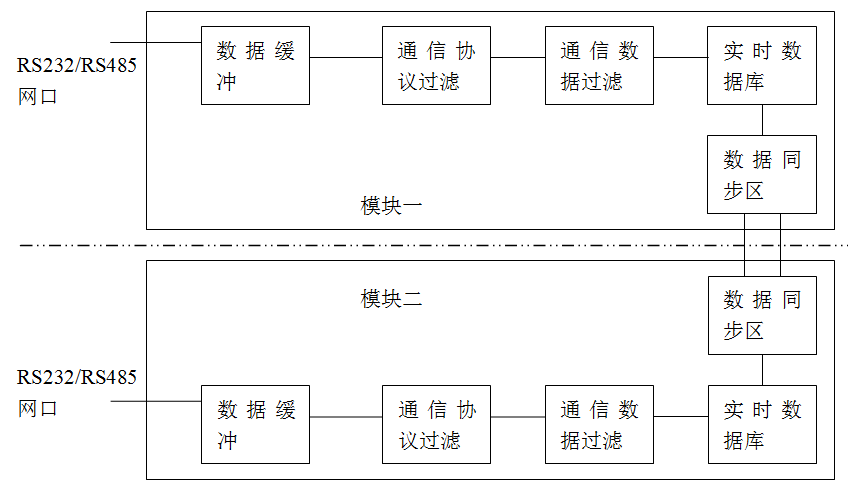

模塊對串口/網口過來的數據，根據其通信協議，對數據進行過濾，對符合通信協議和設定地址的數據放入內部實時數據庫中，并影射到數據同步區中，同步到另外一個模塊的同步區中，該同步區數據將自動影射到模塊的數據發送區，通過選定的通信協議，把數據發送出去。對于不符合通信協議，或者是非設定地址的數據，模塊在接收端即直接丟棄，這樣就保證了通信的絕對安全。見下圖示意：

?

?

從上圖可以看到，安全網關通過協議過濾、數據過濾、數據同步這三個安全隔離防護措施，完全阻隔了非法數據的通過和非法的入侵。無論從安全網關的哪一側開始入侵，入侵均被阻隔在第一個模塊處，而無法進入第二個模塊，這就保證了第二個模塊后面的自動化系統安全。

典型應用方案

?

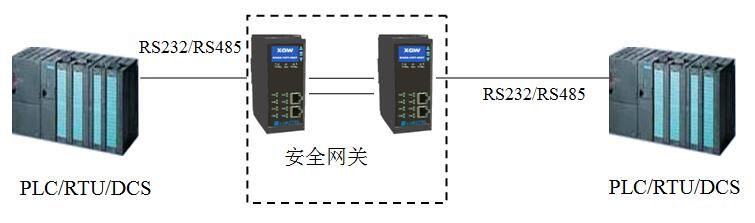

通過串口安全網關，對互相通信的兩個PLC/RTU/DCS系統進行隔離，每個PLC/RTU/DCS只能看到安全網關的其中一個模塊，另外一個模塊是安全隔離的，由此實現對安全網關后面系統的隱藏。該網關通過對通信的安全過濾，實現兩個PLC/RTU/DCS系統的安全可靠通信，有效防止非法入侵與訪問。
